GPS/GNSS マウスレシーバー LS2303x-V2

¥ 8,712 税込

商品コード: ls23030-v2 ~ ls23035-v2

在庫切れ・入荷予定情報
コネクタータイプをご選択ください。

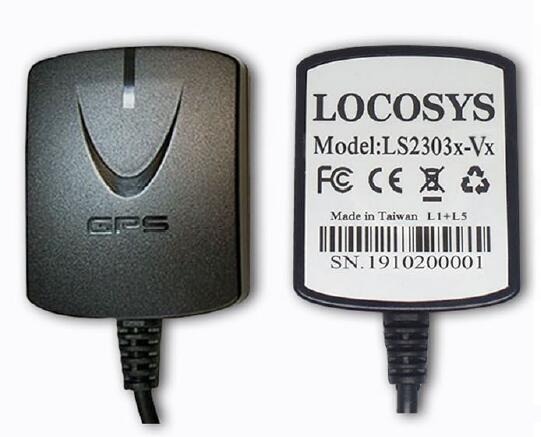

LS2303x-V2 マウス型GPSレシーバー


■特徴

・L1およびL5バンド信号の同時受信
・GPS、GLONASS、BEIDOU、GALILEO、QZSSをサポート
・SBAS(WAAS、EGNOS、MSAS、GAGAN)およびQZSSSLASに対応
・135チャンネルGNSSをサポート
・低信号レベルでの高速TTFF
・最大10Hzの更新レート
・スマートジャマーの検出と抑制
・USB経由でPPSをサポート
・衛星を迅速に取得するためのシステムデータを予約する内蔵マイクロバッテリー
・GNSS修正または修正なしのLEDインジケーター
・車に取り付けるためのマグネット
・防水



LS2303x-V2シリーズ製品は、すべての民間ナビゲーションシステム(GPS、GLONASS、BDS、GALILEO、QZSS)を追跡できる高性能デュアルバンドGNSS受信機(GNSSマウスとも呼ばれます)です。 このレシーバーは、L1信号とL5信号の両方を一度に取得すると同時に、より優れた位置精度を提供します。高速のTTFF(Time To First Fix:初回測位時間)、優れた感度と低消費電力を提供します。その広範囲にわたる機能は、カーナビゲーションやその他のロケーションベースのアプリケーションの感度要件を満たしています。

また、ハイブリッドエフェメリス予測をサポートして、より高速なコールドスタートを実現します。 1つは、ネットワーク支援とホストCPUの介入の両方を必要としない、自己生成のエフェメリス予測(EASYと呼ばれる)です。これは最大3日間有効で、GNSSモジュールの電源がオンになり、衛星が利用可能になると、随時自動的に更新されます。もう1つは、インターネットサーバーから取得するサーバー生成のエフェメリス予測(EPOと呼ばれる)です。これは最大14日間有効です。両方のエフェメリス予測はオンボードフラッシュメモリに保存され、15秒未満のコールドスタート時間を実行します。


■主な用途

・位置情報取得、ナビゲーション
・カーナビゲーション
・船舶用ナビゲーション
・高品質のNTPタイムサーバー



■出力可能なNMEAメッセージ


GGA: Global positioning system fixed data
GLL: Geographic position - latitude/longitude
GSA: GNSS DOP and active satellites
GSV: GNSS satellites in view
RMC: Recommended minimum specific GNSS data
VTG: Course over ground and ground speed
GST: Estimated error in position solution



▼弊社検証時の画像

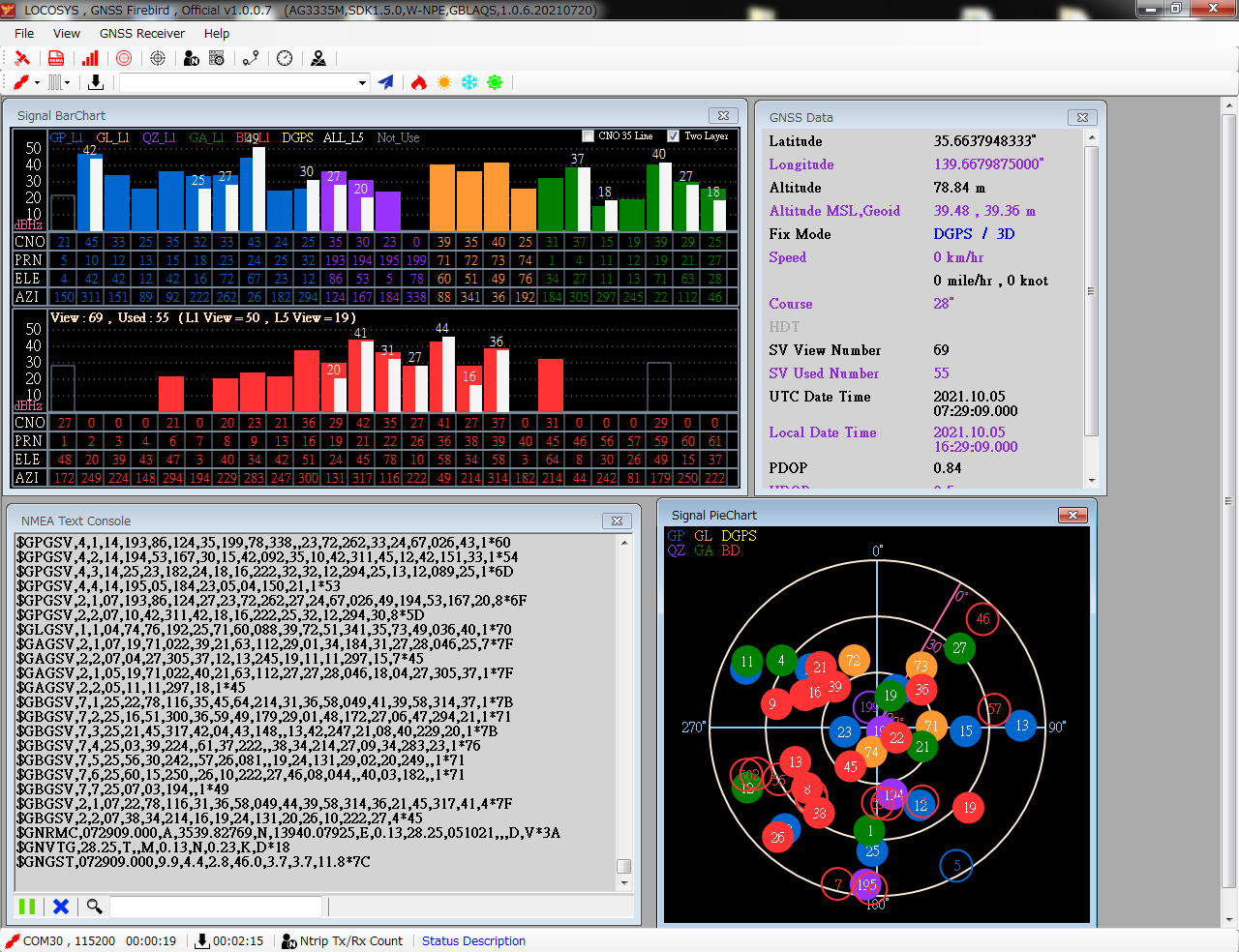

■Locosysソフトウェア利用  ※クリックして拡大

※ソフトウェアはLocosysのHPよりダウンロード出来ます。

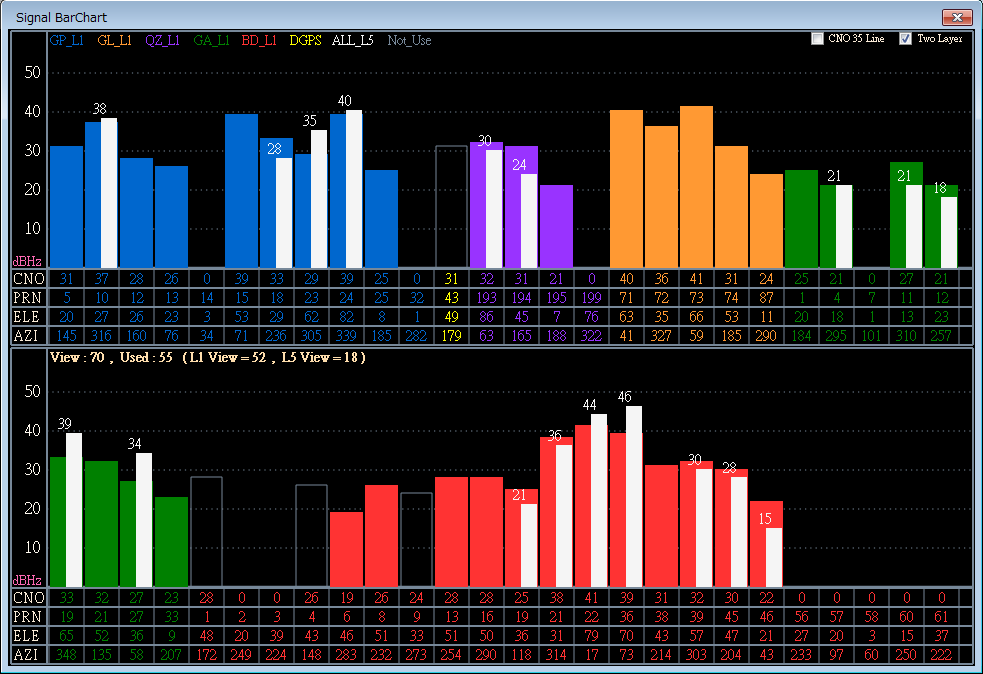

■衛星信号 バーチャート ※クリックで拡大

紫色のバーがみちびき衛星です。白いバーはすべてL5信号のものです。
その他、青=GPS、オレンジ=GLONASS、緑=GALILEO赤=BEIDOです。

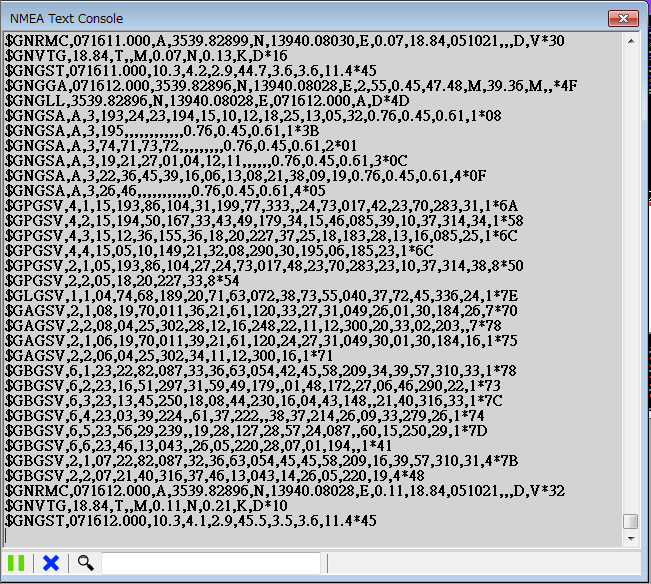

■NMEA 出力





▼仕様

■サイズ
 ・GPS部 41mm X 49mm X 14.1mm
 ・ケーブル長:コネクタのタイプにより異なります。

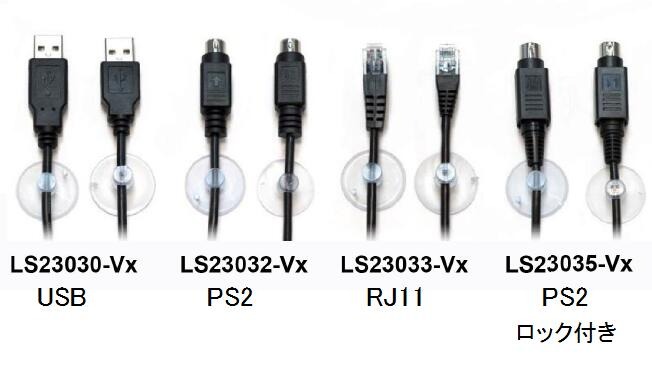

型番 コネクタータイプ ケーブル長
LS23030-V2 USB 2m
LS23032-V2 PS2 2m
LS23033-V2 RJ11 3m
LS23035-V2 PS2 ロック付き 5m


■LEDインジケーター
   赤いLEDは測位ステータスを示します。
  連続電源モードでは、位置が固定されると1秒に1回点滅します。 それ以外の場合はオフです。

■GPS
周波数 GPS/QZSS: L1 C/A, L5C
GLONASS: L1OF
BEIDOU: B1I, B2a
GALILEO: E1, E5a
チャンネル 135チャンネル
更新レート 1Hz(初期値)~10Hz
捕捉時間 Hot start (Open Sky):1秒 (typical)
Cold Start (Open Sky):28秒(typical)AGPS無し
位置精度 単独測位:1.5m (CEP)
PPS信号の精度 標準±1ms (USB経由のPPS) (※1)
測地系 WGS-84 (default)
最大高度 <18,000m
最大速度 <500m/s
出力形式 NMEA 0183 ver. 4.1

115200 bps (※2), 8 data bits, no parity, 1 stop bits (default)
1Hz: GGA, GLL, GSA, GSV, RMC, VTG, GST

※1:ユーザーはDCDステータスを確認することでPPSを取得できます。 PPSの精度は、USBポーリング間隔に制限されます。
※2:ボーレートと出力メッセージレートの両方を工場出荷時のデフォルトに設定できます。
