K18U/11000mAh 防水マグネットケース付 長時間記録型 GPSデータロガー

¥ 31,284 税込

商品コード: k18u-11000mah

在庫切れ・入荷予定情報
▲在庫切れ
数量

■製品特徴
・大容量リチウムイオンバッテリー(外付け)にて長時間の連続稼動が可能(約220時間)約9日間の連続稼動が可能。

 ・振動センサー付きで移動していない時は自動的にスリープモードになりバッテリーの消耗を防ぎます。

 ・記録域はマイクロSDカード対応で、2GBなら毎秒記録しても約162日分の保存が可能!

 ・記録間隔が1~3600秒(1時間)の間で設定可能なので詳細に移動体の管理が可能!

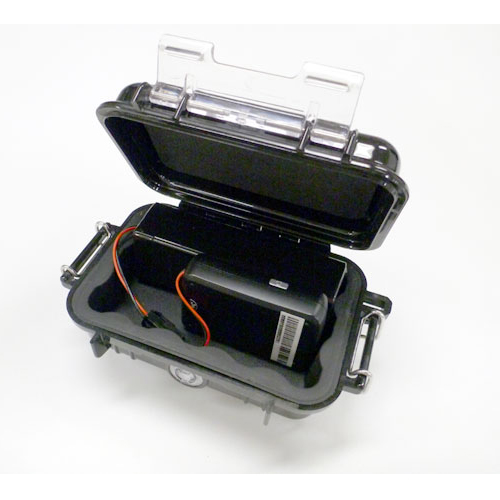

 ・付属のマグネット付き防水ケースで車両や船舶などへの取り付けが可能。

 ・GPSデータはNMEA、テキスト形式でフリーソフト(GoogleEarth、カシミール)などにも簡単にデータ表示が可能


■外観














■LEDステータス

赤 : 充電ステータス LED
点灯 : 充電中
消灯 : 充電完了 / 充電していない


青 : GPS LED
点滅 : GPS衛星捕捉中
消灯 : GPS衛星探索中(GPS信号を受信していない状態)


緑 : バッテリー残量 LED
点滅 : 8秒/5秒/3秒/1秒間隔で点滅します。早く点滅する状態が電池残量が少ない状態です。
【バッテリー残量多い(8秒間隔) → バッテリー残量少ない(1秒間隔)】

点灯 : バッテリー切れ。 充電をおこなってください。

オレンジ : マイクロSDカード LED
点滅 : マイクロSDカードに記録がされています。
点灯 : 記録されていない。



■GPSとバッテリー接続


GPS側のケーブルとバッテリー側のケーブルを接続するだけで利用が可能です。

GPSとバッテリーは専用のコネクタで固定をお願いします。付属コネクタ以外を利用された際、ケーブルの加工をされた際に、製品が正常に起動しないまたバッテリーの過熱、発火の恐れがございますのでご注意願います。

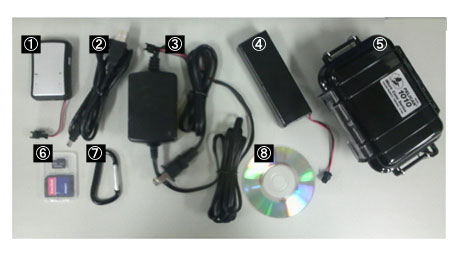

■付属品

1.GPS ロガー本体
2.USB ケーブル
3.充電用ケーブル
4.11,000mAh リチウムイオンバッテリー
5.マグネット付きケース
6.microSDカード
7.カラビナクリップ
8.CD(ソフトウェア)

※SDカードアダプターは含まれておりません。

※商品化粧箱は無地の箱となり簡易的な箱となり多少の傷・型崩れがございますが製品上問題はございません。

■ご利用方法/ダウンロード

<利用方法>
 商品到着後、上記付属品のご確認をお願いいたします。
 1、ご利用前にバッテリーの充電をおこないます。付属の充電ケーブルとバッテリーを接続します。
 2、充電が終わるとLEDの点灯が変わります。
 3、GPSとバッテリーを接続します。
 4、GPSに付属2GBのマイクロSDカードを挿入してゴムカバーをしっかりと閉じてください。
 5、電源を起動し衛星を受信すると記録が開始されます。
*注
 6、記録後、専用ソフトまたはフリーソフト轍(わだち)にてデータの取り込みをおこないます。


*注)初めてご利用される場合、最後に使用した日から数週間時間をおいて使用する場合、最後に使用した場所から数百Km以上離れた場所で使用される場合上空が開けた場所で静止した状態でも場合により衛星受信までに15分前後時間を要すことがございます。


<ダウンロード>最新のマニュアル・ソフトウェアはこちらからダウンロードができます。
※本製品のCDサイズが8cmの小さいものとなりますのでご利用のパソコンのドライブによっては正常にCD内のファイルが読み込めないことがございます。以下URLより日本語マニュアル、パソコンソフトウェアをダウンロードできますのでCDが読み込めない場合は以下よりお願いいたします。

 ダウンロードページへ



■利用の際の注意点
・2011/12月以降入荷分のロットよりカバーを開けていても記録をとることができる仕様に変更となりました。

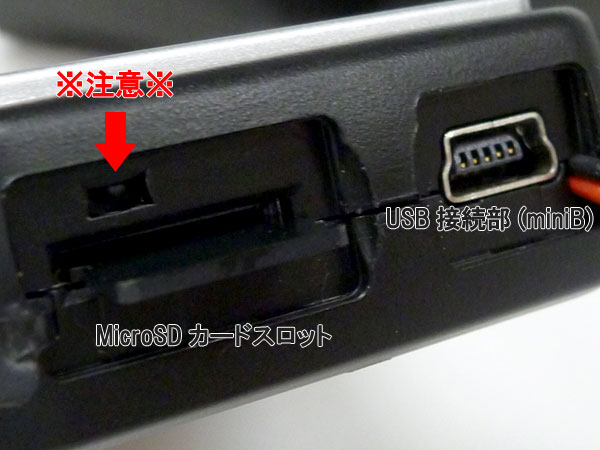

・microSDカードを取り外す際は必ずGPSの電源をOFFにしてからカードを取り外してください。電源を入れたままカードを抜くとデータが破損する可能性がございます。

「実際に車に取り付け、記録をとりました」

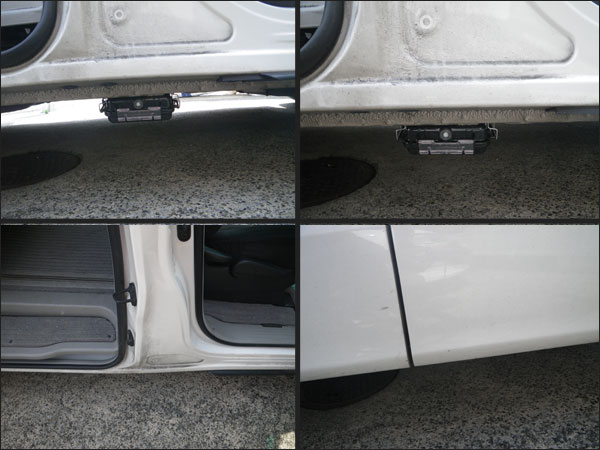

実際にエスティマの底部に付属のマグネットケースに入れたK-18Uを取り付けました。
マグネットで簡単に取り付けができますので全く取り付けたことが分かりません。ドアを開け側面からのぞきこむように車両の底を見ればK-18Uが見えます。
設置強度は底部をこすりでもしない限り外れる心配が無いくらいしっかりと固定されました。マグネットの磁力が強いので設置の際、手や指を挟まないようご注意ください。

数日後(8日間)、記録がどうなっているか取り外して、パソコンに接続。
外部機器(リムーバブルディスク)としてK-18U内に●●.txt形式で記録がとれます。記録は自動的に110609.txtと日付毎に分かれて記録がとれます。【110609.txt=2011年6月9日】

記録された●●.txtを専用ソフト「TrackManage」で取り込んでGoogleMap上などに表示させることもできますが、データの管理や誤差データの修正などでオススメのフリーソフト「轍(わだち)」を使った使用例を後日こちらから紹介いたします。
また、カシミール3Dでも取り込みが可能です!

テスト結果は移動時には道路に沿って車両の底部につけたとは思えないほどきれいな軌跡を記録していました。しかし立ち止まった状態の時に稀に軌跡の飛びが数回発生しました。しかし上記のようなフリーソフトで修正をかけたりすれば数日間の行動が丸分かりです!正直、自分の車に取り付けられていないか不安になり覗き込む毎日です。。

◎誤差データの修正「轍(わだち)使用例」こちらから

※付属CD内のデータは以下となります。
●パソコン用のソフトウェアはTrackingSoftware>TrackManage_Trial_100429.zip>を解凍した
【TrackManage_Trial_100429.exe】をご利用願います。

●GPSの設定をおこなうソフトウェアはGPSDataLogger_SetupTool_110803.zipを解凍した【GPSDataLogger_SetupTool_170803】をご利用願います。

●日本語マニュアルは【K-18U-j-20111001.pdf】となります。




■GPS仕様

 ・サイズ・重量: 65.3x42.6x18.4mm・36g
 ・マイクロSDカード容量: 最大2GBまで、※動作未確認ですが一部4GBSDHCも利用可能
 ・記録データ形式: テキスト形式(NMEA0183,GGA,RMC)※以下サンプル
 ・動作温度: -20~60℃
 ・保管温度: -20~85℃
 ・チャンネル数: 50
 ・周波数: L1, 1575.42Mhz
 ・感度: -160dBm(トラッキング時)
 ・ホットスタート: 1秒
 ・ウォームスタート:29秒
 ・コールドスタート: 29秒
 ・アンテナ: 内蔵パッチアンテナ
 ・LED: 4色GPSステータス表示


【データサンプル】
$GPGGA,045703.00,3539.79952,N,13940.07566,E,2,12,0.78,45.2,M,39.3,M,,*6D
$GPRMC,045705.00,A,3539.79936,N,13940.07577,E,0.004,,160911,,,D*7F
$GPGGA,045705.00,3539.79936,N,13940.07577,E,2,12,0.78,45.4,M,39.3,M,,*6F
$GPRMC,045707.00,A,3539.79929,N,13940.07586,E,0.033,,160911,,,D*79
$GPGGA,045707.00,3539.79929,N,13940.07586,E,2,12,0.78,45.6,M,39.3,M,,*6F
$GPRMC,045709.00,A,3539.79924,N,13940.07594,E,0.036,,160911,,,D*7C


※本体を振るとカラカラと音がなりますが加速度センサーの仕様となりますのでご安心ください。
